Da ich die Drehmaschine normalerweise ohne Oberschlitten benutze steht für die manuelle Bewegung des Längsschlittens (x-Achse) nur die Schnellverstellung zur Verfügung.
Allerdings ist die Steigung dafür eigentlich zu gross.
Deshalb habe ich ein Handrad an der Leitspindel angebracht, so
dass ich (bei ausgekuppeltem Antrieb, aber eingeschalteter
Schlossmutter) die Leitspindel von Hand drehen und damit den
Längsschlitten bewegen kann.

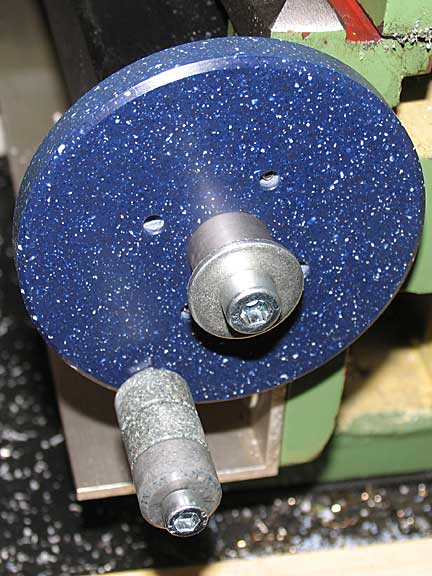

Das Handrad besteht aus den Komponenten:
#1 Nabe
Die Nabe habe ich aus einem Stück 50er Rund gedreht (so unangenehm
hat sich schon lange kein Stahl mehr gezeigt).
#2 Scheibe
Die Scheibe habe ich aus einem Stück Corian gedreht, das
glücklicherweise in der Abmessung 100x105 herumlag, so dass ich es
leicht auf ca. 100 mm Aussendurchmesser drehen konnte.
#3 Unterlagscheibe
Die Unterlagscheibe bildet den axialen Anschlag für #2 Scheibe.
#4 Schraube
Die Schraube verbindet #3Unterlagscheibe und #1 Nabe mit der
Leitspindel.
Die Scheibe sitzt mit einer losen Passung auf dem kleinen
Durchmesser der Nabe und kann somit leicht axial verschoben
werden.
Zur Drehmomentübertragung dienen zwei Spannhülsen, die in #1 Nabe
eingepresst wurden.
In das Ende der Leitspindel (die zumindest hier weich ist) habe ich ein Gewinde geschnitten, #1 Nabe wird mit #4 Schraube mit der Stirnseite der Leitspindel (Reibschluss) verbunden.

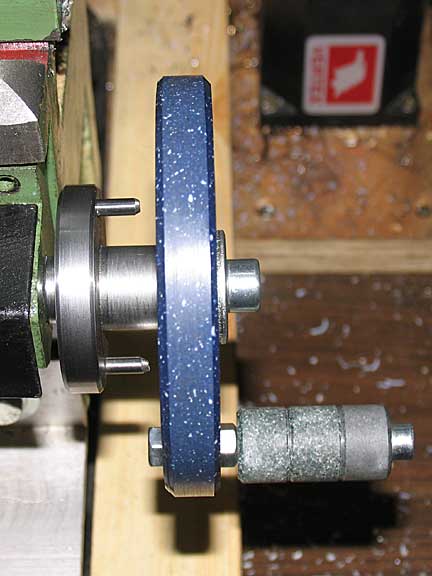

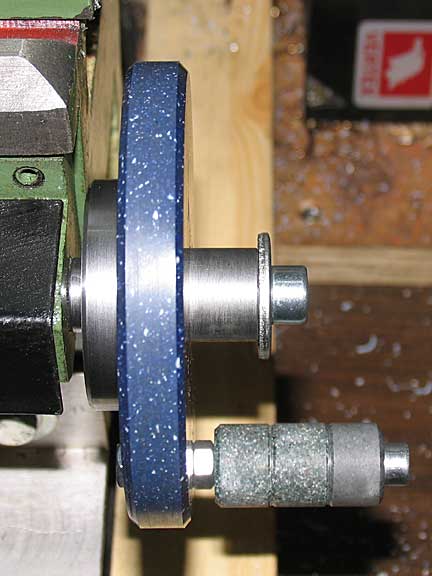

Handrad eingekuppelt. | Handrad ausgekuppelt. |
Wenn mit dem mechanischen Vorschub gedreht wird ist der Antrieb
der Leitspindel eingekuppelt und das Handrad ausgekuppelt. Der
Längssschlitten wird bewegt, wenn die Schlossmutter geschlossen
ist.
Zum Drehen mit manuell bewegtem Längsschlitten wird der Antrieb der Leitspindel ausgekuppelt, das Handrad eingekuppelt und die Schlossmutter geschlossen. Nun kann mit dem Handrad die Leitspindel gedreht und damit der Längsschlitten bewegt werden.
Genial wäre natürlich hier einen Motor anzubauen, so dass man den
Vorschub stufenlos und ohne Wechselräder ändern könnte.
