Mit diesem kleinen Gerät kann man Werkstücke z. B. auf der Planscheibe zentrisch oder auch dünne Werkstücke plan ausrichten.

Das Werkstück wird in beiden Fällen nur leicht gespannt und dann bei kleiner Drehzahl das Kugellager mit dem Support dagegen gefahren bis das Werkstück rundläuft.

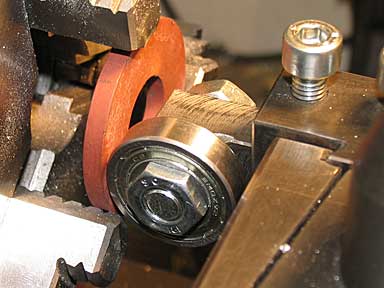

Zentrierhilfe beim Einsatz für das radiale Ausrichten.

Für das axiale bzw. plane Ausrichten.

Das Werkzeug besteht aus folgenden Bauteilen:

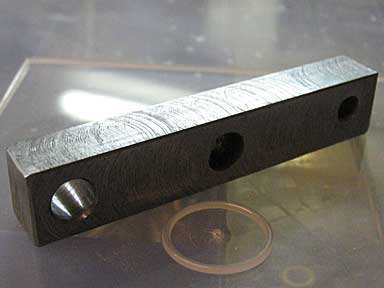

• Grundhalter

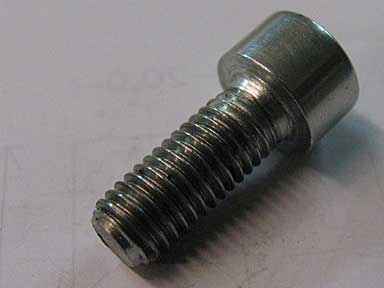

• Schraube M10x30 (da ich keine fand wurde es ein Stück Gewindestange mit Mutter)

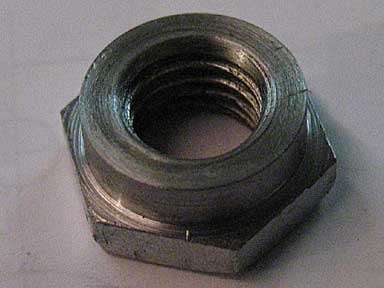

• Teil 1 der Haltebuchse (eine Mutter M10, aufgebohrt d10.2 und abgesetzt d15)

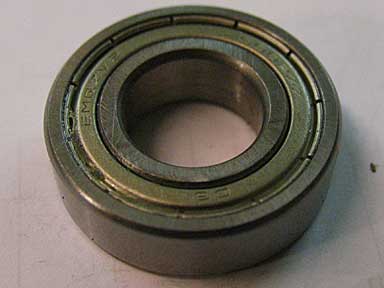

• Rillenkugellager 32x15x9

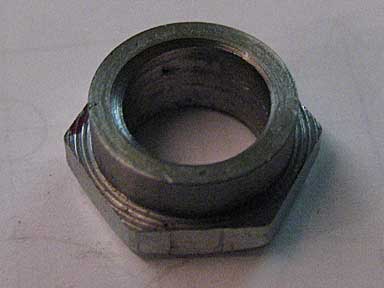

• Teil 2 der Haltebuchse (eine Mutter M10, abgesetzt d15)

Warnung: Ich bemühe mich zwar, sorgfältig zu arbeiten, aber ich muss Sie darauf hinweisen, dass Sie meine Hilfsmittel auf Ihr eigenes Risiko nachbauen!
