Drehmaschine: Erweiterungen 08d
Lünette, die Stütze beim Drehen

Die Lünette, oder auch Setzstock dient zum Abstützen des Werkstücks auf der Drehmaschine.

Das kann ein langes, schlankes Teil sein, das sich sonst beim Drehen verbiegen würde.

Es kann aber auch ein langes Teil sein, das sich nur im Futter einspannen lässt ohne dass die zum Bearbeiten notwendige Reitstockspitze eingesetzt werden kann.


Das sind die Einzelteile der Stützen: Die Klemmschraube, die Einstellschraube und der Grundkörper.

Die drei einbaufertigen Stützen.

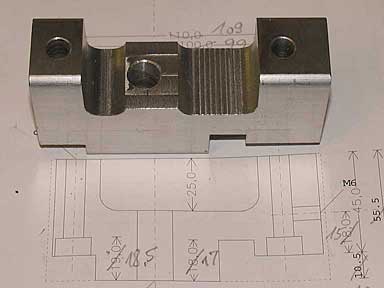

Das Unterteil der eigentlichen Lünette.

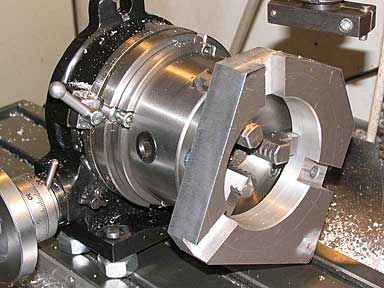

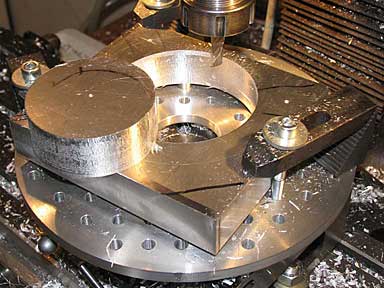

Die Öffnung im Oberteil fräste ich auf dem Rundtisch aus (wegen der Grösse des Teils musste ich eine Adapterplatte zum Aufspannen verwenden).

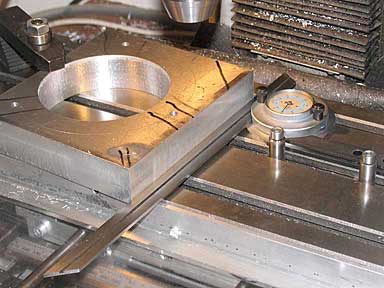

Zum Ausfräsen der Aussparungen richtete ich das Teil mit dem Winkelmesser aus und pratzte es auf dem Frästisch auf.

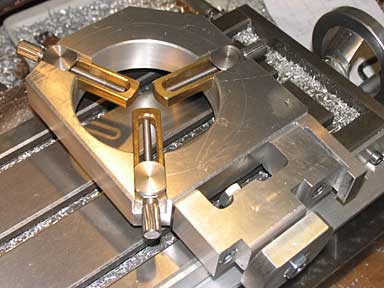

Das Aufspannen war ein wenig unorthodox, weil die Spindelhöhe des Rundtischs zu klein war für die Diagonale des Teils.

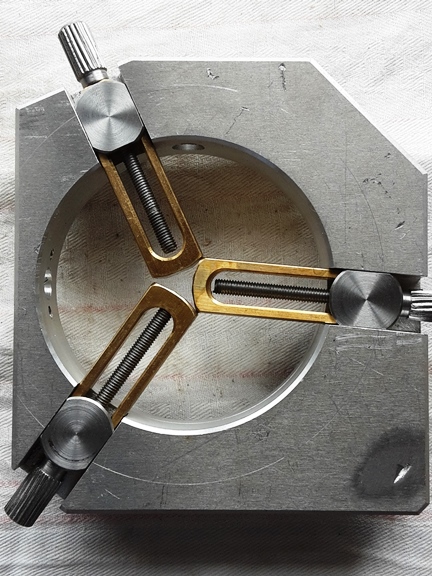

Lünette, komplett zusammengebaut und einsatzbereit.

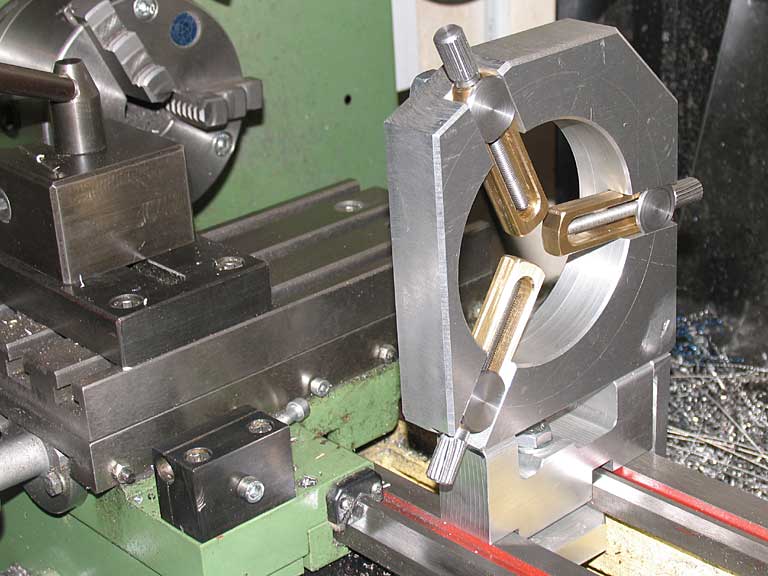

Die Lünette, eng gestellt, befestigt am Drehmaschinenbett.

Die Lünette, weit gestellt.

Die Lünette von der anderen Seite.

Und noch mal das Ganze im Zusammenhang (ob ich den Ring geschlossen lasse oder öffne muss ich mir noch überlegen).


Nacharbeit

Seither war die Lünette ja eine Vorratsarbeit für den Fall dass ich sie mal brauche.
Und lag dann natürlich ewig herum.

Jetzt brauchte ich sie und dabei stellte sich heraus dass gewisse Nacharbeiten nötig waren.
Vor allem konnten die Stützen für kleine Durchmesser nicht weit genug zusammengefahren werden.

Nach einigem Überlegen entschied ich mich dann dafür die drei Bohrungen, mit denen die Stützen geklemmt werden zu verschliessen (ich klebte Alu-Bolzen ein) und neu zu bohren auf einem kleineren Lochkreisdurchmesser.

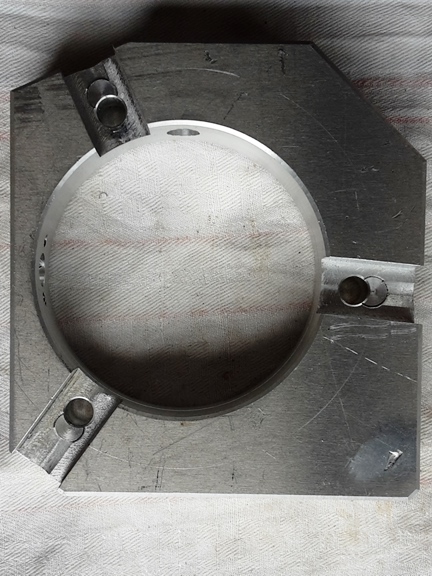

li: Versetzte Bohrungen

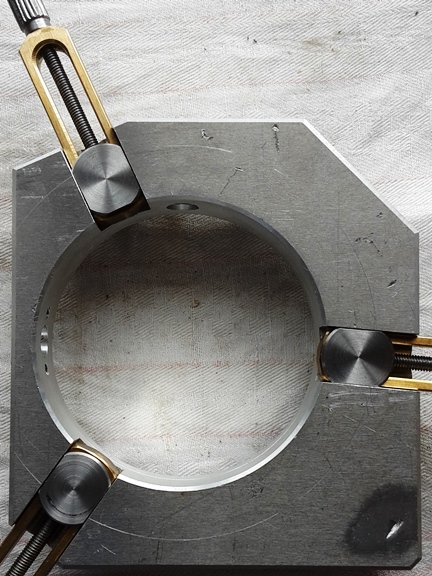

mi: Minimalkonfiguration (Durchmesser knapp unter 10mm)
re: Maximalkonfiguration (Durchmesser knapp über 100mm)

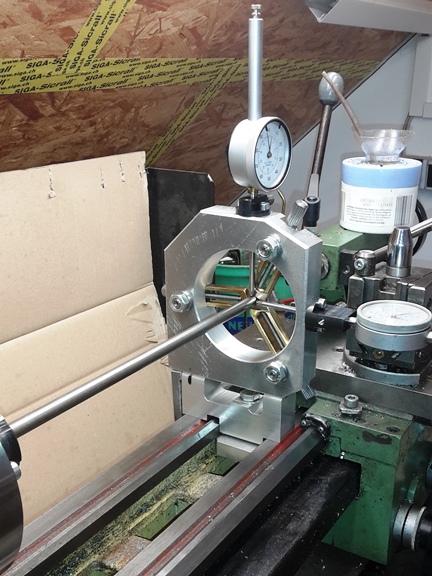

Vor allem aber brachte ich Aufnahmen für zwei Messuhren an zum Einstellen der Stützen.
Eine 50er Messuhr hatte ich bereits, für die 10er Messuhr wollte ich eine verstellbare Aufnahme bauen.
Dann aber konnte ich eine zweite 50er Messuhr kaufen (danke, Pit!) und damit wurde es einfacher.
Weil ich nicht mehr alle EInzelheiten im Kopf (und auch nicht nachgemessen hatte) gabs eine Engstelle zwischen den beiden vorderen Stützen und der Messuhr so dass ich die Stützen hier noch etwas nachfräsen musste.
Tja, was man nicht im Kopf hat...


Dies ist nur ein Beispielbild




Und wofür das ganze? Um so was drehen zu können wie Scheibenwischermotor als X-Vorschubantrieb
Einstellen der Lünette

Dabei gehe ich folgendermassen vor:
Mit den beiden Messuhren richte ich den Rundlauf aus auf ein Minimum. Nicht auf 0, ich finde es besser wenn ein kleiner Rundlauffehler von ein paar Hundertsteln übrig bleibt (s. Fehlerbeschreibung unten).
Dann lese ich die beiden Messuhren ab mit ihren beiden Min- und Max-Werten.
Nun verstelle ich die Stützen so dass die Messuhren ihren Mittelwert anzeigen.
Damit ist der Rundlauf sehr gut eingestellt und gleichzeitig sichergestellt, dass der Mittelpunkt der Stützen mit der Drehspindelachse übereinstimmt!

Und damit wird ein möglicher Fehler verhindert:
Man kann das Drehteil mit den Stützen so verbiegen dass der Mittelpunkt ausserhalb der Drehspindelachse liegt - ohne dass man einen Rundlauffehler messen könnte!

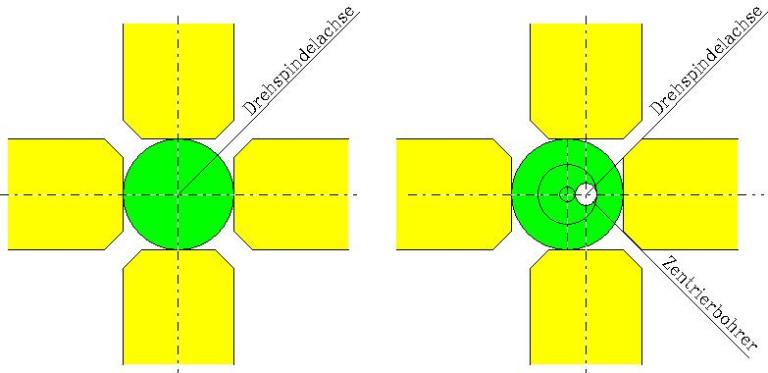

Schemaskizze zur Verdeutlichung (das ich hier vier statt drei Stützen zeichnete lag nur daran dass das einfacher zu zeichnen ist, am Prinzip ändert das nichts)

li: Hier ist der "gute" Fall dargestellt: der Werkstückmittelpunkt fällt mit der Drehspindelachse zusammen.

re: Das stellt den Fehlerfall dar: der Werkstückmittelpunkt ist gegenüber der Drehspindelachse versetzt/desaxiert (das Werkstück wird verbogen).
Wenn man nun versucht eine Zentrierung zu bohren würde das zu einem konzentrischen Ringprofil führen, der Zentrierbohrer könnte brechen.
Drehte man die Zentrierung aber sässe sie zentrisch im Werkstück weil es sich - geführt über seinen Aussendurchmesser - um seine Mittelachse dreht.
Das bedeutet aber dass man das Werkstück auch überdrehen könnte bei konzentrischer, allerdings mit nicht-zylindrischer Oberfläche.

Man sollte also diese Fehlstellung vermeiden - was aber durch eine Rundlaufmessung nicht sicherzustellen ist da sie in beiden Fällen keine Abweichung anzeigt!
