Fräsmaschine: Erweiterungen 24
MK-Schaft für Messerkopf
Eigentlich ist der Messerkopf für meine kleine Fräse nicht geeignet
und deshalb langweilte er sich jahrelang in der Schublade.
Nun wollte ich ihm aber eine zweite Chance geben mit
nachgeschliffenen, schärferen WSP.
Ausserdem sollte er einen eigenen MK-Schaft bekommen weil man ein
Werkzeug eher nutzt wenn man es nicht erst zusammenbauen muss.

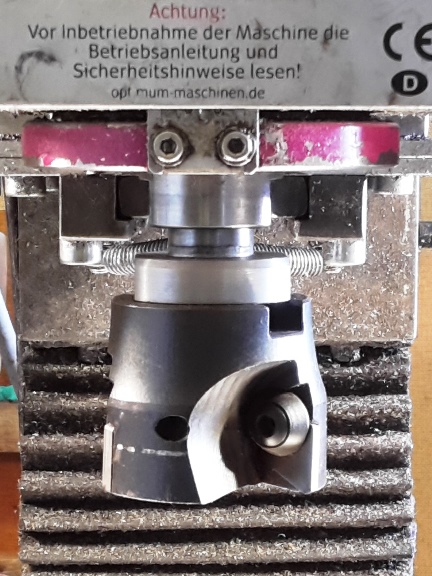

li: Hier ist der MK d50, 3 Zähne montiert

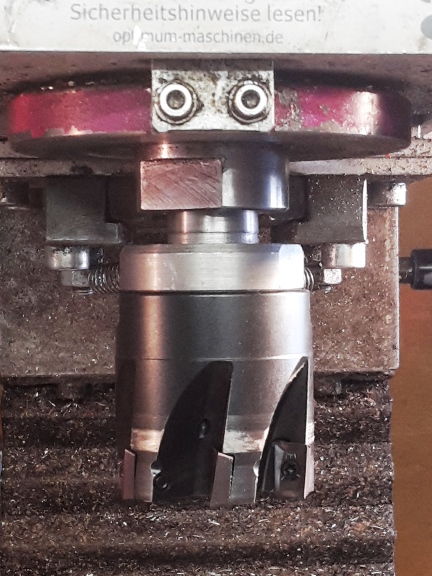

re: Hier ist der MK d40, 6 Zähne montiert
Wie man sieht habe ich keine Mitnehmersteine montiert:
Auf meiner kleinen Fräse ist mangels Leistung / Drehmoment eh
keine Schwerzerspanung möglich.
Also muss die Verbindung auch nur ein kleines Drehmoment übertragen.
Und dafür reicht der Reibschluss.
Und falls nicht und der Messerkopf mal stehen bleibt ist es mir
lieber der Schaft und die Welle drehen weiter als dass irgendetwas
im Antriebstrang kaputt geht.
Wenn ich schon den Oberschlitten genau einstellen muss zum Drehen
der MK dann wollte ich auch gleich mehrere MK drehen.
Der kurze Oberschlitten meiner Drehe war hier restlos am Ende seiner
Möglichkeiten, aber es ging gut.
Gekurbelt wurde mit dem Akkuschrauber.

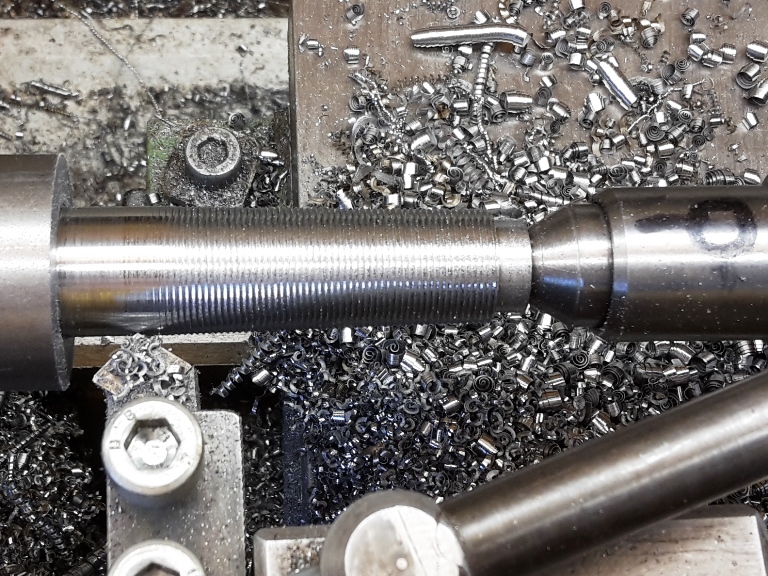

Und so sieht es aus wenn man mit Vollgas "schruppt".

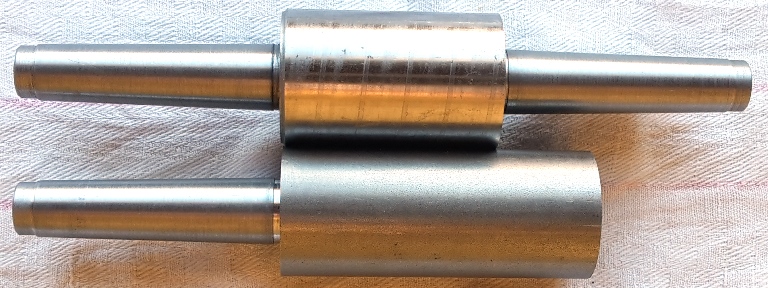

Das sind die drei MK.
ob: Die ersten beiden (für den Schlagzahnfräser und den Messerkopf
entstanden im Doppelenddrehverfahren.
ut: Der dritte ist ein langer Sägedorn.

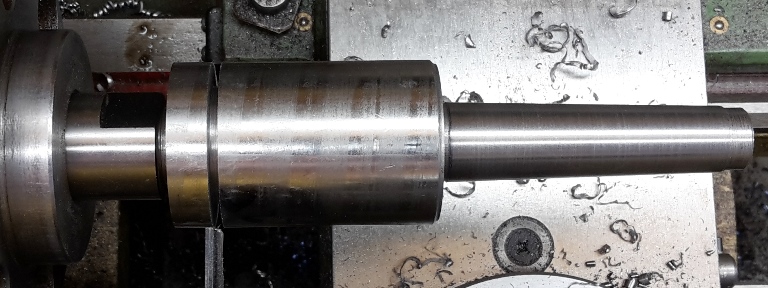

Hier wird der Schaft für den Schlagzahnfräser abgestochen.

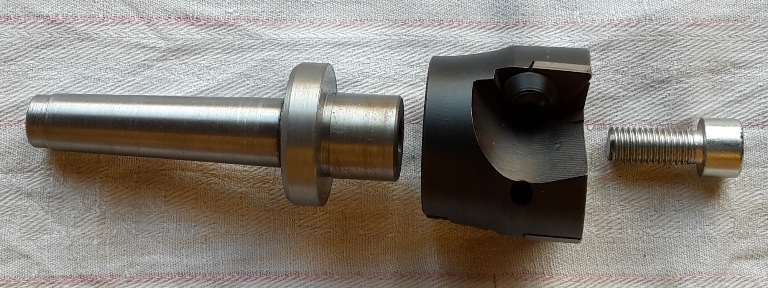

Der Schaft für den Messerkopf entstand auf die gleiche Weise. Er
wurde ebenfalls mit einer MK3-MK2-Reduzierhülse in der Drehspindel
mit einer Anzugstange gespannt, abgestochen und dann die Aufnahme
für den Messerkopf gedreht.

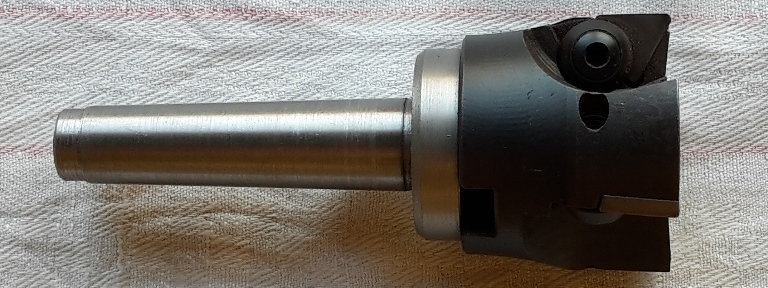

Der Schaft bekam dann noch zwei Schlüsselflächen zum Fixieren.
Hier im eingebauten Zustand.
Messerkopf #2
Auf dem Treffen in Kohlberg wollte ich ein Päckchen WSP verkaufen
weil ich wohl nicht dazu kommen werde einen Fräser dazu
anzufertigen.
Es gab aber keine Käufer, noch nicht mal der Kollege, der einen
Messerkopf (sechs Zähne) zu verkaufen hatte wollte sie.
Da habe ich ihm eben den Messerkopf abgekauft...
Die WSP-Schrauben musste ich andernorts kaufen.
Der MK2-Schaft passt ihm doch viel besser als dem Dreizahn-MK,
