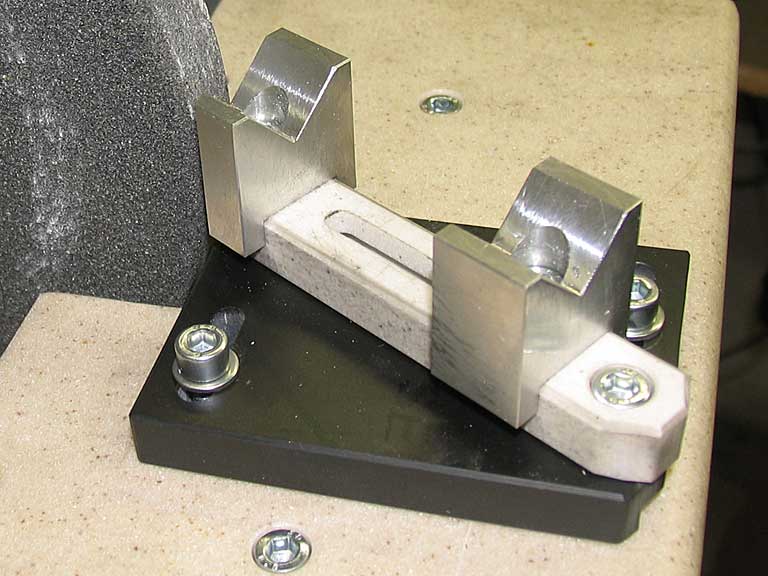

Bohrerschleifvorrichtung, montiert auf dem grossen Schleiftisch.

Die Bohrerschleifvorrichtung besteht aus der Grundplatte, die mit Langlöchern zum Einstellen auf den Schleiftisch geschraubt wird.

Die Grundplatte trägt eine Schiene, die entsprechend des Bohrer-Spitzenwinkels schräg gestellt ist.

Auf der Schiene sind zwei Prismen befestigt, in die die Bohrer eingelegt werden können.
Das vordere Prisma ist fest montiert, das hintere kann verschoben werden um die Auflage an die unterschiedlichen Bohrerlängen anzupassen.

Der Freiwinkel des Bohrers wird mit der Neigung des Schleiftisches eingestellt.

Ansonsten wird der Bohrer beim Schleifen freihändig geführt, wobei es da hauptsächlich um die Längsachsenrotation geht.

Warnung: Ich bemühe mich zwar, sorgfältig zu arbeiten, aber ich muss Sie darauf hinweisen, dass Sie meine Hilfsmittel auf Ihr eigenes Risiko nachbauen!
