Stichelschleifmaschine (SSM)
03: Schleifscheibenflansche

Zusammenfassung

Die Schleifscheiben werden bei dieser Maschine nicht direkt auf der Spindel montiert, dazwischen ist ein Schleifscheibenflansch montiert.
Er sitzt zum einen auf dem Konus der Schleifspindel und nimmt zum anderen die Schleifscheibe auf.
Das hat den Vorteil der Wiederholgenauigkeit, wenn die Schleifscheibe wieder montiert wird.
Das gilt aber nur, wenn die Schleifscheibe immer auf dem Flansch verbleibt, wenn also jede Schleifscheibe ihren eigenen Flansch besitzt.

Hier beschreibe ich, wie ich zu diesen Flanschen komme.

Erkenntnis 1: Der Lieferant meiner SSM bietet keine Flansche an.
Erkenntnis 2: Beim Mitbewerber gibts welche, aber die waren mir zu teuer.
Erkenntnis 3: Man könnte sie auch selber bauen...
Erkenntnis 4: Diete rkaufte preiswerte Flansch und gab mir welche ab.
Erkenntnis 5: Die Flansche sind für eine andere SSM bestimmt und passen auf meine nicht :-(

Nach einigem Messen, Überlegen und Diskutieren entschied ich mich, einen Flansch und eine WSP evtl. zu opfern und zu versuchen, sie abzudrehen um sie passend zu machen.
Was tatsächlich klappte :-)
Das Material war zwar ziemlich zäh, aber nicht hart, zumindest nicht so hart dass ich es mit HM nicht hätte drehen können.

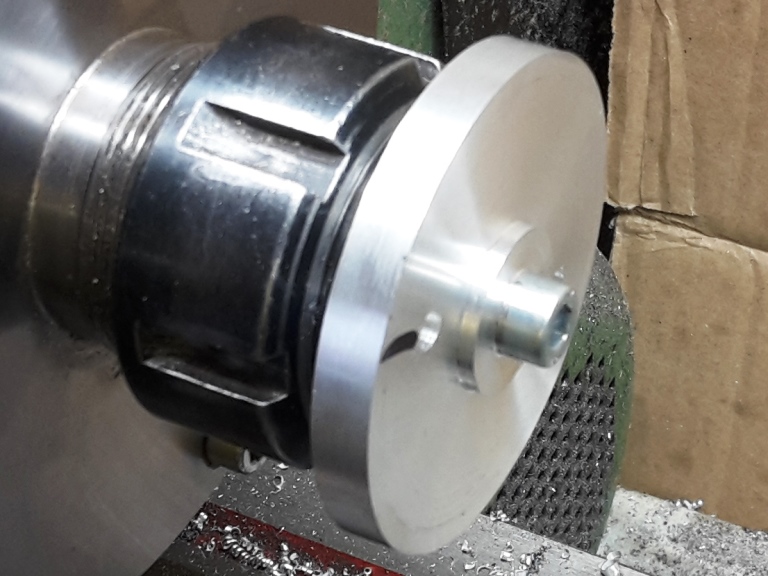

Flansch, hier noch mit den Auswuchtgewichten, im Spannzangenfutter.

Auswuchtgewichte: Die Schrauben drücken die Kugeln seitlich gegen die Flanschwand und klemmen sie so.

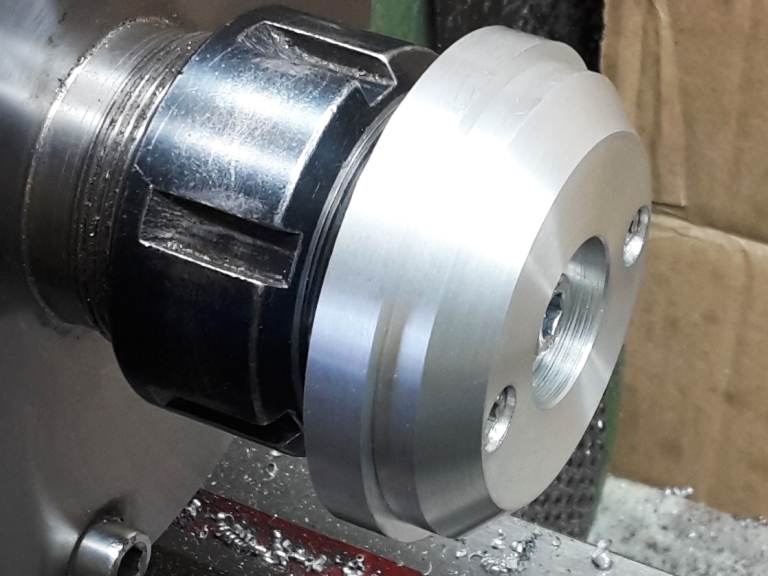

Flansch, hier bereits abgedreht.

So sieht er auf der Schleifscheibenseite aus.

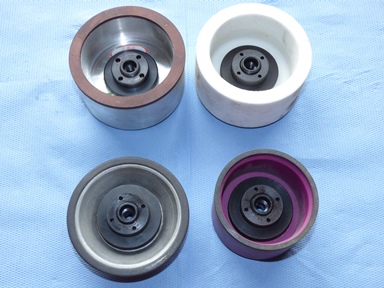

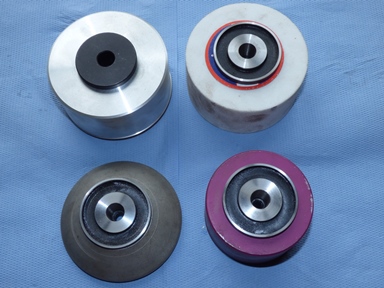

Nachdem ich alle Flansche abgedreht hatte konnte ich auch alle vorhandenen Schleifscheiben montieren, hier sieht man die Vorderseiten.

Und hier die Rückseiten.



Kleine Diamantscheibe

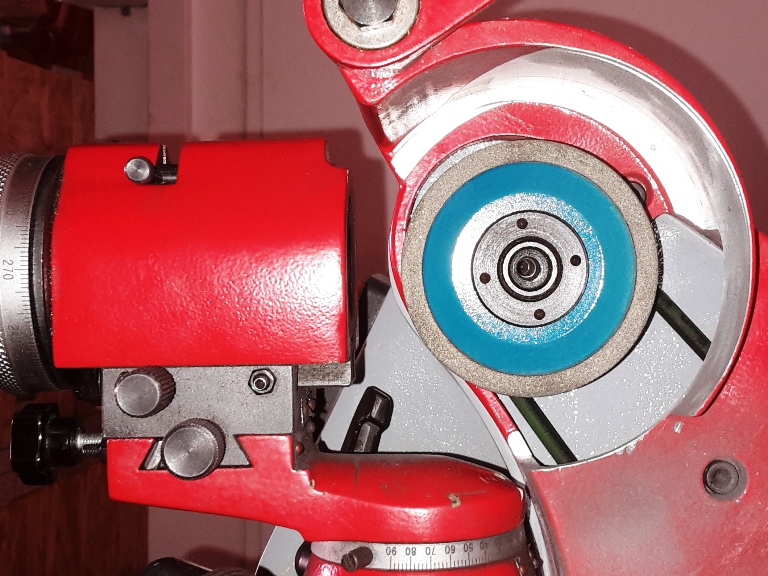

Zum Glück hatte ich einige Flansche gekauft denn ich kaufte auch noch eine grobe Diamantscheibe zum Vorschleifen, z. B. zum Halbieren von Sticheln.
Das hatte ich seither mit der groben Diamantscheibe erledigt die eigentlich für den Winkelschleifer gedacht ist.
Deshalb ist sie auch zu gross für die SSM wovon viele Kerben am oberen Gelenk zeugen..
So kaufte ich bewusst eine kleinere Schleifscheibe (d75) weil ich mir davon mehr Platz und einen besseren Eingriffswinkel beim Schleifen versprach.
So gesehen hätte ich mir das Ausfräsen des Gehäuses evtl. sparen können...




Sie ist viel flacher als die anderen Topfscheiben so dass ich noch eine Distanzbuchse drehen musste.

Das Aufspannen der Distanzbuchse um die Aussenseite drehen zu können war schwierig.

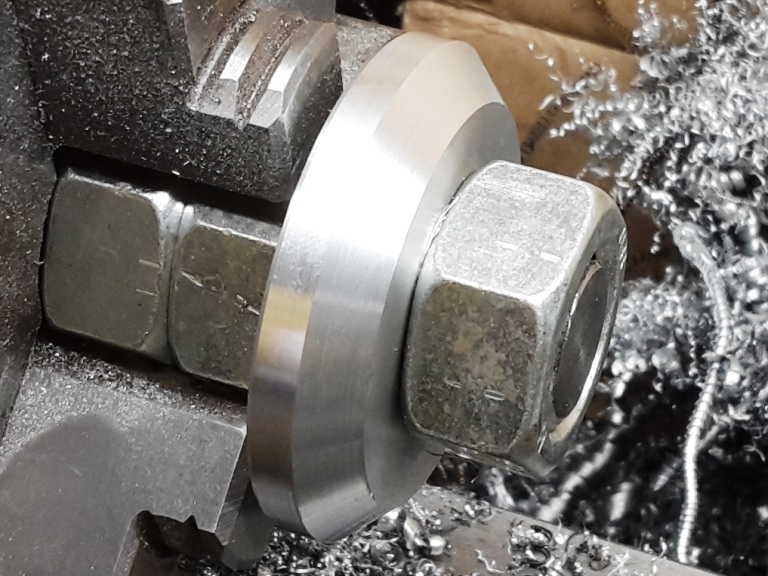

Ich löste es daduch dass ich eine Geiwndestange M20 mit Muttern in das Dreibackenfutter spannte, Papier zum Schutz der Bohrung und Zentrierung drumwickelte und dann die Distanzbuchse aufschob, gespannt wurd emit einer weiteren Mutter.
Das klappte sehr gut.




Die beiden Auflageseiten hatte ich schon vorher gedreht.
Die grosse Fase war nötig damit die Distanzbuchse auch innen montiert werden konnte.

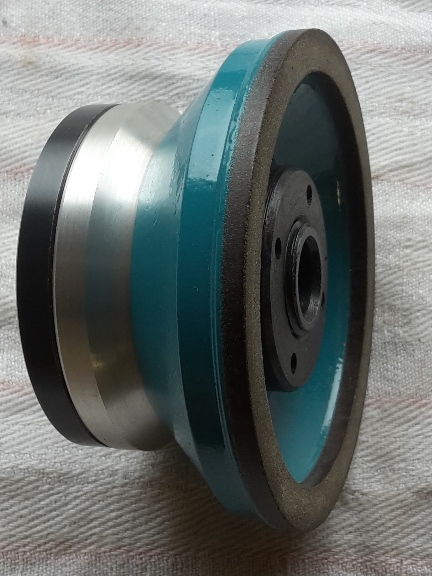

li: Die Distanzbuchse ist zwischen Flansch und Schleifscheibe montiert. So wollte ich es haben, allerdings wirkt sich hier eine ickendifferenz auf den Planschlag der Schleifscheibe aus

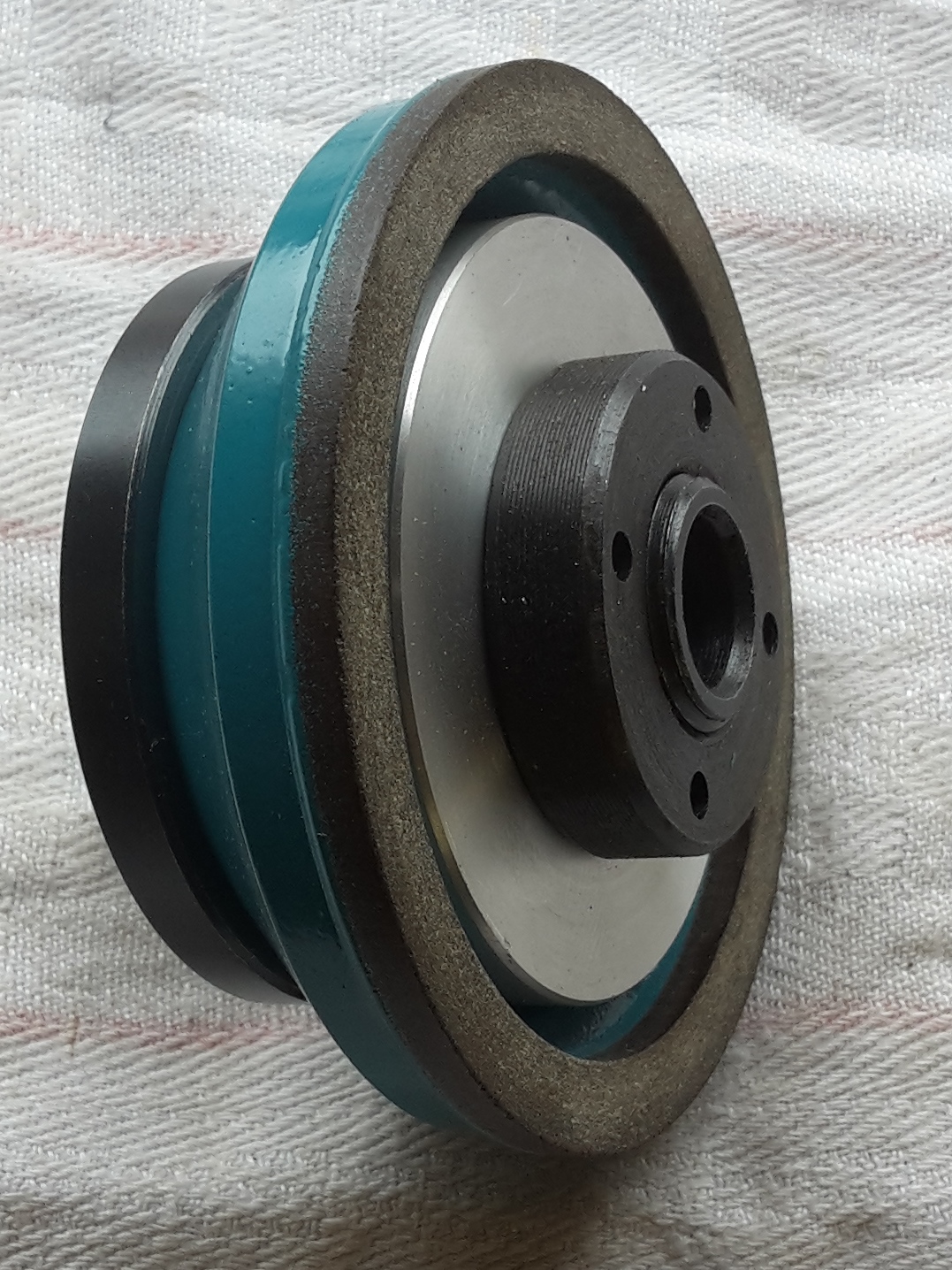

re: Die Distanzbuchse ist zwischen Schleifscheibe und Stirnlochmutter montiert. Weil die Mutter so übersteht wollte ich das nicht haben, der Planschlag der Shcleifscheibe ist so aber unbeeinflusst von der Distanzbuchse.




Durch das Umspannen beim Drehen der beiden Seiten wurde die Distanzbuchse leider nicht gleich dick, die Differenz erzeugte einen Planschlag von ca. 0.10mm was mir zu viel war.
Evtl. wäre das Ergebnis besser geworden wenn ich die Distanzbuchse im Futter mit den weichen Ausdrehbacken gedreht hätte.

Aber ich entschloss mich zu einer anderen Lösung, einer verlorenen Planscheibe.

Die verlorene Planscheibe entstand aus dem Rest der bei der Fertigung der Distanzbuchse übrig geblieben war.

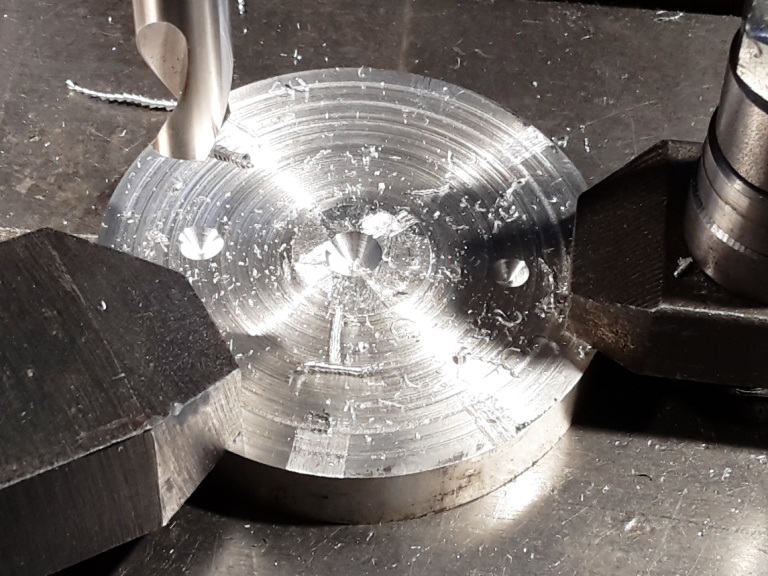

Zentrieren und Bohren

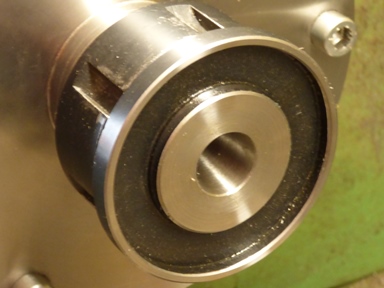

Dann spannte ich die verlorene Planscheibe mit einer Schraube auf eine Gewindebuchse und drehte sie.




Die Distanzbuchse spannte ich mit zwei Schrauben und Muttern auf die verlorene Planscheibe und überdrehte die Stirnfläche.



Die Dickendifferenz lag nun bei ca. 0.01mm und so konnte ich die Schleifscheibe montieren.

Warnung:
Ich bemühe mich zwar, sorgfältig zu arbeiten, aber ich muss Sie darauf hinweisen, dass Sie meine Hilfsmittel auf Ihr eigenes Risiko nachbauen!
