Stichelschleifmaschine (SSM)
05: Vermessung und Justierung
Zusammenfassung
Schon beim Trennen des ersten Stichels fiel mir auf, dass der
Teilkopfträger nicht im Winkel stand, sondern ca. 2° nach rechts
verdreht war.
Deshalb nahm ich mir die Maschine zum Vermessen vor und justierte
dann die senkrechte Einstellachse.
Zunächst baute ich einen provisorischen Halter für die Messuhr.
Dann zog ich die Korundscheibe ab und demontierte den
Abrichtdiamant.

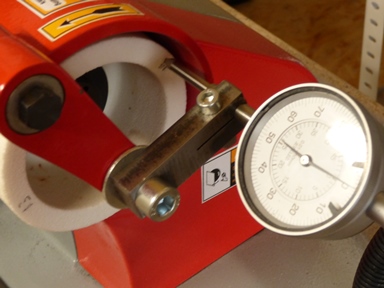

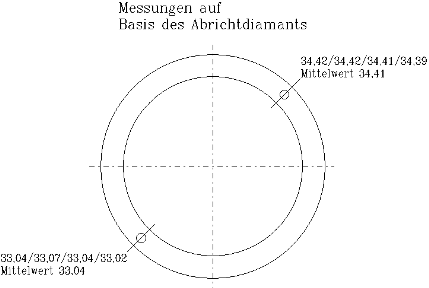

An dessen Halterung schraubte ich die Messuhrhalterung an und mass
vier Punkte (90° im Uhrzeigersinn gedreht) der Schleifscheibe in
zwei Positionen.
Allerdings nicht wie auf dem Bild, sondern mit einer aufgelegten
Beilage.
Man seht, dass die Werte sowohl für den Messpunkt rechts oben wie
auch links unten jeweils insich sehr dicht beieinanderliegen.
Aber sie unterscheiden sich untereinander erheblich (um 1,37)!
Da der Diamant aber nur an einer Stelle abrichtet erzeugt er immer
eine Fläche. Ob die nun wirklich eben, teller- oder dachförmig ist
konnte ich nicht feststellen.
Für die Messung auf Basis des Teilkopfträgers nutzte ich eine
übliche Messuhrhalterung, wobei ich die 12er Stativstange in das
Spannzangenfutter einspannte.

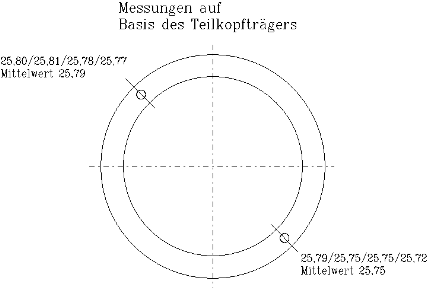

Auch hier mass ich vier Punkte (90° im Uhrzeigersinn gedreht) der
Schleifscheibe in zwei Positionen.
Allerdings nicht wie auf dem Bild, sondern mit einer aufgelegten
Beilage.
Man seht, dass die Werte sowohl für den Messpunkt links oben wie
auch rechts unten jeweils insich sehr dicht beieinanderliegen.
Und sie unterscheiden sich untereinander nur um 0,04.
Damit war die Vermessung mit einem für mich guten Ergebnis beendet.
Jetzt gings an die Justierung der senkrechten EInstellachse.
Ich spannte einen 12 Rundstab in die Spannzange und verschob den
Teilkopfträger, bis der Rundstab an beiden Punkten anlag.
Ich klemmte den Teilkopfträger und löste die kleine Rändelschraube
(links unten im Bild). Nun verdrehte ich den Skalenringe bis der
Nullounkt mit dem Nullpunktträger übereinstimmte.
Nun löste ich den kleinen Gewindestift (rechts neben dem
Nullpunktträger) und verdrehte den Anschlag (SW10, im Bild unter dem
Gewindestift) bis der Anschlag ebenfalls auf dem Nullpunkt lag.
