Stichelschleifmaschine (SSM)
07: Umbau der Leuchtenhalterung
Zusammenfassung

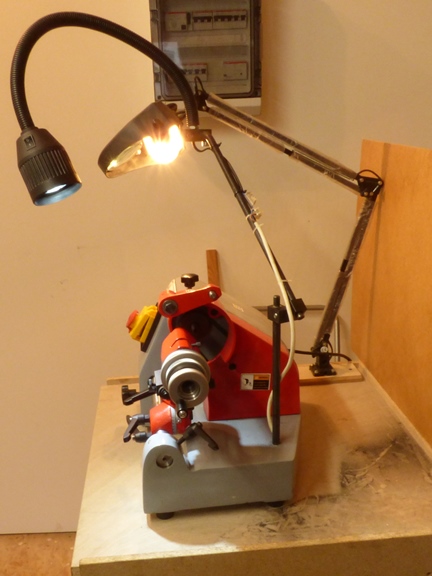

Wie viele Kollegen gefiel auch mir die Position der Leuchte nicht.
Deshalb änderte ich die Halterung.
Weil ich aber noch nicht genau wusste wie sie am besten ist
entschied ich mich für eine flexiblen und zugleich reversiblen
Umbau.
Ich behielt die Durchführung bei und schraubte in die Bohrung M10x1
einen Rundstab.
Mit einem Klemmgelenk befestigte ich daran ein abgebogenes Rund, das
ich so in meinem Vorrat gefunden hatte (vermutlich war das in seinem
ersten Leben mal eine Wagenheberstange).
An dessen Ende klemmte ich ein Teil mit zwei Bohrungen (ich wusste
noch nicht in welche Richtung die Leuchte weitergehen sollte) M10x1,
hier schraubte ich den Fuss der Original-Leuchte ein. li: Das Kabel wird im Stab durch die
Maschinengrundplatte geführt und tritt dann seitlich heraus.
mi: Klemmstück als Verbindung der senkrechten und der schrägen
Stange.

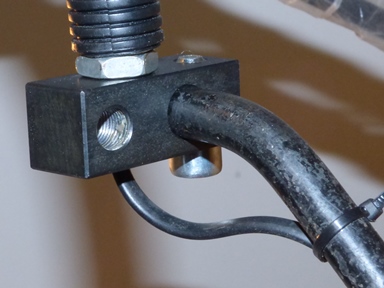

re: Am Ende der schrägen Stange befindet sich das zweite Klemmstück,
hier ist der Fuss der Original-Leuchte eingeschraubt.
