Stichelschleifmaschine (SSM)
10a: Adapterspannzangenfutter zum Bohrerschleifen
Zusammenfassung
Das gekürzte Spannzangenfutter hatte Nachteile:
Es war sehr lang (weiteres Kürzen wäre evtl. nachteilig beim Fräsen)
und begrenzt auf Bohrer bis zum Durchmesser 11mm.
Ich habe zwar rausgefunden dass es auch noch einer Spannzange mit
d12 gibt aber dann hätte ich den Schaft des Spannzangenfutters
weiter aufbohren müssen und da wäre mir die Wandstärke zu schwach
geworden zum Fräsen.
Also entschied ich mich ein Adapterspannzangenfutter anzufertigen
mit einem grösseren Schaftdurchmesser:
d18, das passt zur grössten Spannzange der SSM und bringt mehr
Wandstärke im Schaftbereich obwohl ich ihn mit d12.5 aufbohrte.
Deshalb kann ich hier dann auch die 12er Spannzange einsetzen und
damit Bohrer von d3 bis d12 spannen.
Für noch grössere Bohrerdurchmesser hätte ich auf ER20 übergehen
müssen aber das wäre eine ganz neue Baureihe gewesen.
Ausserdem lassen die SSM-Spannzangen Bohrer mit d13 nicht mehr durch
und zum Aufbohren hätte ich wohl einen HM-Bohrer benötigt.
Deshalb entschloss ich mich für die (wenigen) grösseren Bohrer
Reduzierbuchsen für die 16er SSM-Spannzange anzufertigen.

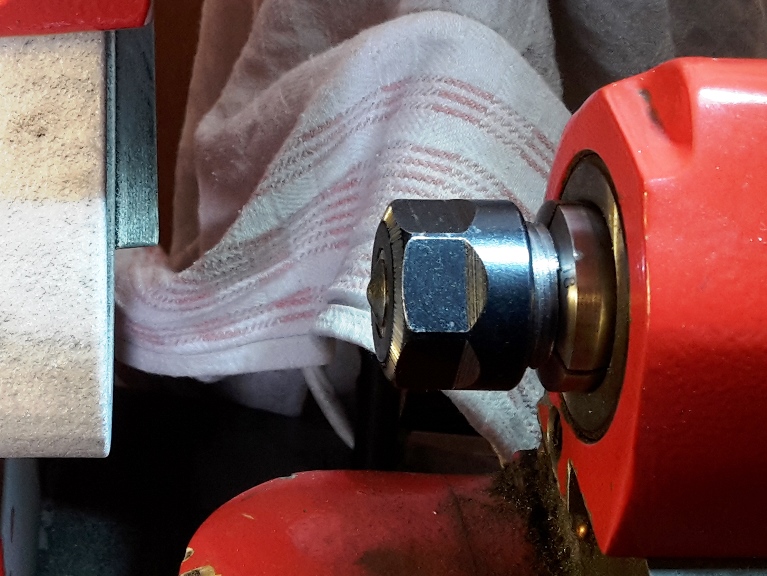

Das Adapterspannzangenfutter baut recht kurz: 29.4mm Überstand zur
Pinole

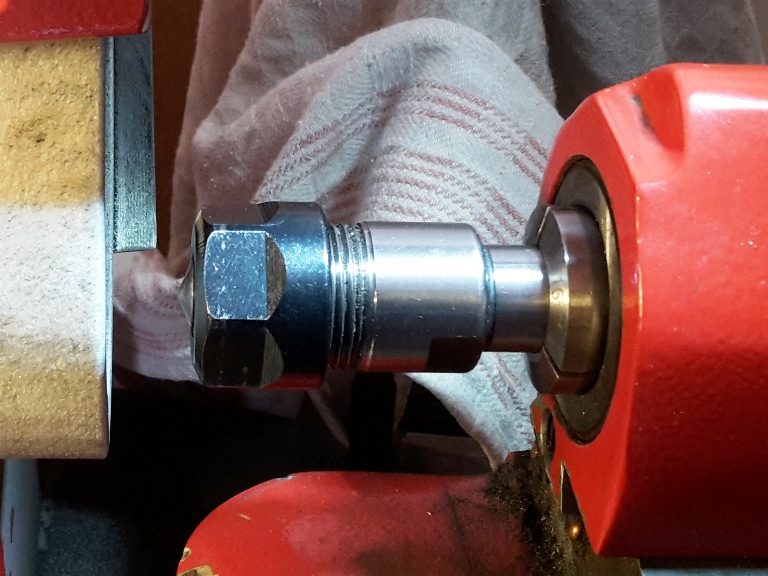

Zum Vergleich, das seitherige Spannzangenfutter: 57mm Überstand zur
Pinole

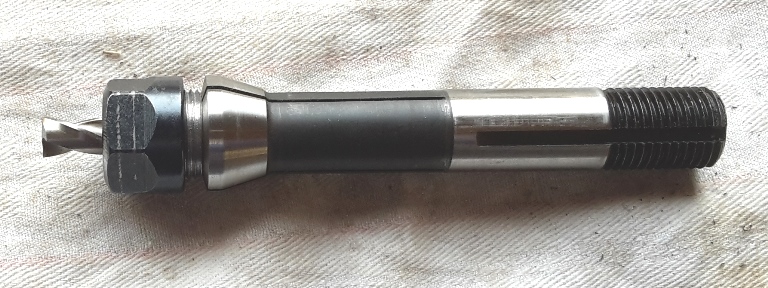

Adapterspannzangenfutter in der 18er SSM-Spannzange

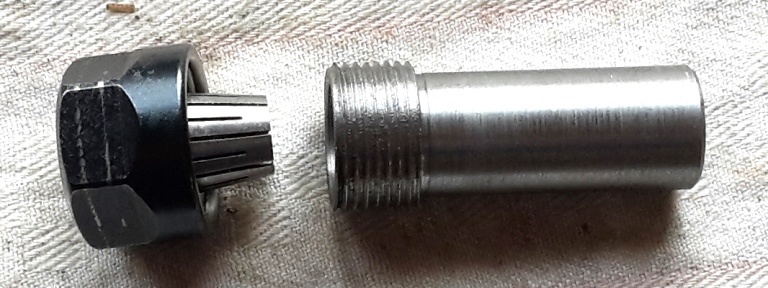

Adapterspannzange mit der Spannzangenmutter des seitherigen
Spannzangenfutters

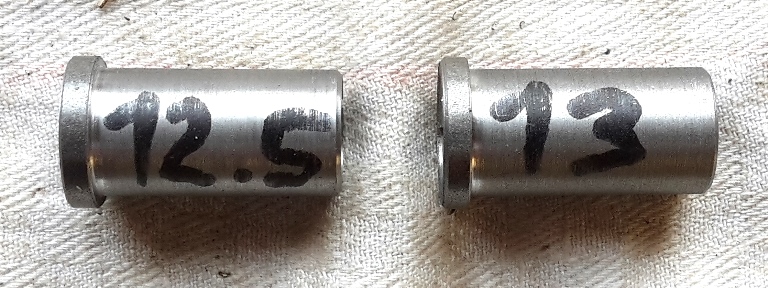

Reduzierbuchsen für den 12.5er Bohrer und den 13er Bohrer (sofern
sich die SSM-Spannzange aufbohren lässt.
Warnung:
Ich bemühe mich zwar, sorgfältig zu arbeiten, aber ich
muss Sie darauf hinweisen, dass Sie meine Hilfsmittel auf
Ihr eigenes Risiko nachbauen!
