Ähnlich der Schleifplatte habe ich eine grössere Platte angefertigt
die ein Kreissägeblatt aufnimmt das dann auf der Spanfläche
geschliffen wird.
Angedacht war eine aufwendigere Konstruktion, aber bei der Fertigung
und bei den ersten Tests wurde sie dann wieder entfeinert. Einzelheiten

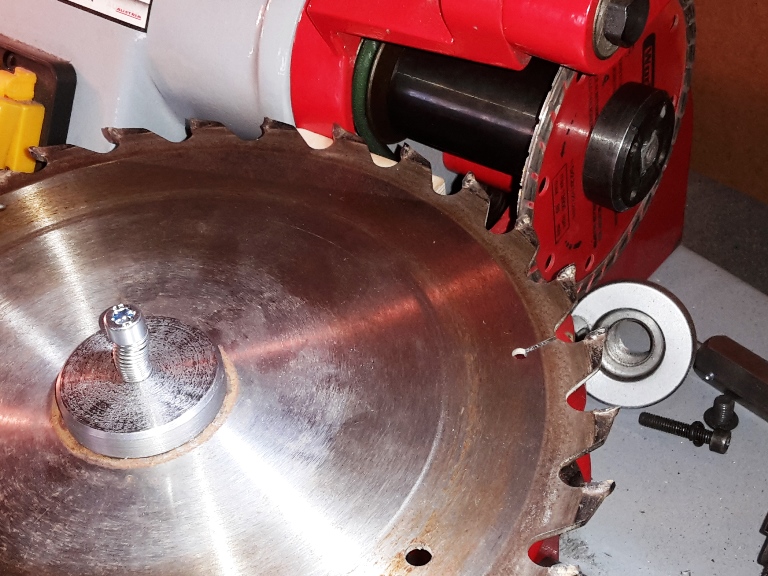

Hier wird ein Kreissägeblatt d250 / Z30 geschliffen.
Zum Schleifen wurde eine dünne Diamantscheibe verwendet.
Hier hätte sie auch dicker sein können, aber beim Sägeblatt d250 /
Z80 sind die Zahnlücken doch schon sehr schmal.

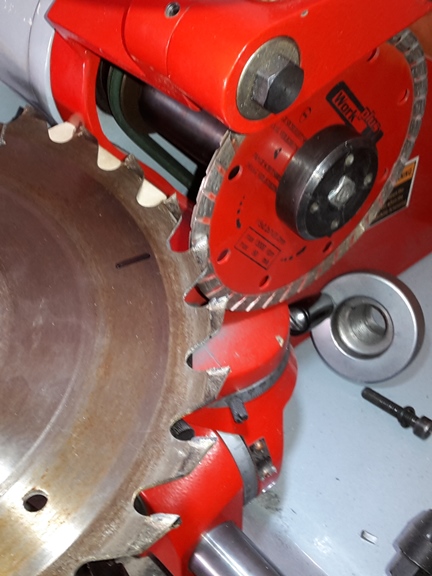

Das Sägeblatt wird beim Schleifen auf den Dorn gelegt und die
Spanfläche des Zahns an die Schleifscheibe gedrückt.
Dann wird es angehoben und um eine Teilung weitergedreht und die
nächste Zahnbrust geschliffen.
Das ganze geschieht freihändig ohne Teilungsanschlag.

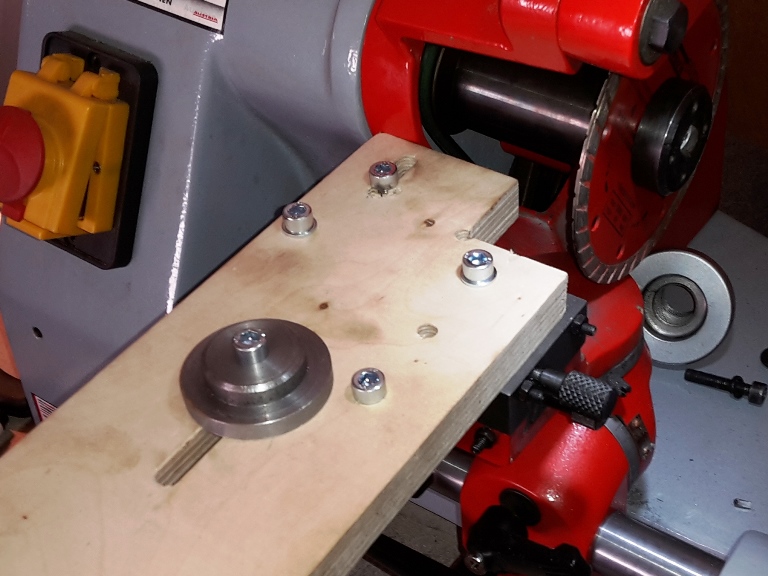

Grundplatte-Oberseite
Die Grundplatte besteht aus einem Reststück Multiplexplatte, fixiert
wird sie im Schwalbenschwanz des Kreuztischs mit den beiden
Zylinderkopfschrauben auf de rrechten Seite.
Die obere Schraube erhielt eine Unterlagscheibe damit sie höher
steht, hier wird das Sägeblatt aufgelegt.
Die Schraube ganz oben war gedacht für einen Anschlag, den ich aber
entfallen liess, die Schraube wird entsprechend entfernt, der Absatz
der Platte wird auch noch entfernt.
Die Schraube links davon erhielt ebenfalls eine Unterlagscheibe, das
ist der zweite Auflagepunkt des Sägeblatts.
Der grosse abgesetzte Dorn dient zur Zentrierung des
Kreissägeblatts, ausserdem ist er der dritte Auflagepunkt des
Sägeblatts. Er kann im Langloch verschoben werden um unterschiedlich
grosse Sägeblätter schleifen zu können.

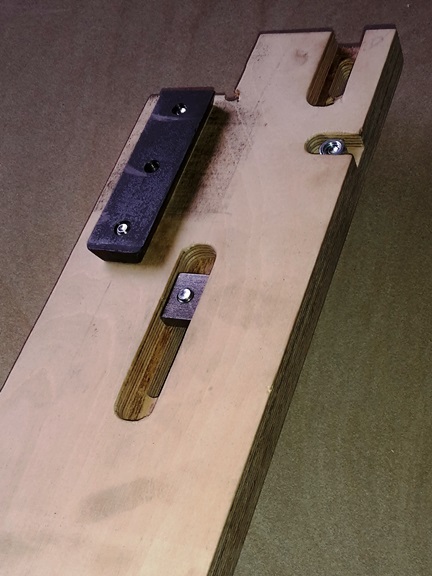

Grundplatte-Unterseite
Hier sieht man die Unterseite der Platte.
Aufgeschraubt ist der Schwalbenschwanz der Schleifplatte.
Die Tasche rechts oben war für den Anschlag vorgesehen, den ich aber
entfallen liess.
Die Tasche darunter dient zur Aufnahme der Mutter für die linke
Auflageschraube.
Die Tasche in der Mitte nimmt eine Gleitmutter auf zur
verschiebbaren Befestigung des Zentrierdorns.
Ausbaustufe
1
Zunächst war der Kreuztisch fixiert und ich bewegte das Sägeblatt.
Nun fertigte ich eine Deckscheibe für den Zentrierdorn und spannte
das Sägeblatt mit einer Druckfeder fest. Damit ist das Sägeblatt
besser fixiert.
Nun kann ich den Schwenkarm nutzen um das Sägeblatt aus dem
Schleifbereich zu bringen wenn ich zum nächsten Zahn wechsle.
Ausserdem muss ich die Zahnbrust nun beim Schleifen nicht mehr nur
gegen die Schleifscheibe drücken sondern kann sie dabei auch
seitlich verfahren.
Ausbaustufe
2
Zum Schleifen des Sägeblatts der Handkreissäge waren ein paar
Umbauten nötig:
Weil der Scheibendurchmesser viel kleiner ist muss die
Aufnahme entsprechend näher an die Schleifscheibe rücken.
Deshalb sägt eich erst den stirnseitigen Absatz ab und
erweiterte die Nutlänge entsprechend.
Weil die Bohrung der Scheibe kleiner ist musste ich eine neue
Aufnahme drehen.
Sonst blieb alles beim alten und auch das Schleifen blieb
unverändert.
Warnung:
Ich bemühe mich zwar, sorgfältig zu arbeiten, aber ich
muss Sie darauf hinweisen, dass Sie meine Hilfsmittel auf
Ihr eigenes Risiko nachbauen!
