Stichelschleifmaschine (SSM)
18: Schleifdorn zum Schleifen von Walzenstirnfräsern
Wo ich schon mal dabei war fertigte ich einen Schleifdorn an um
auch Walzenstirnfräser stirnseitig nachschleifen zu können.

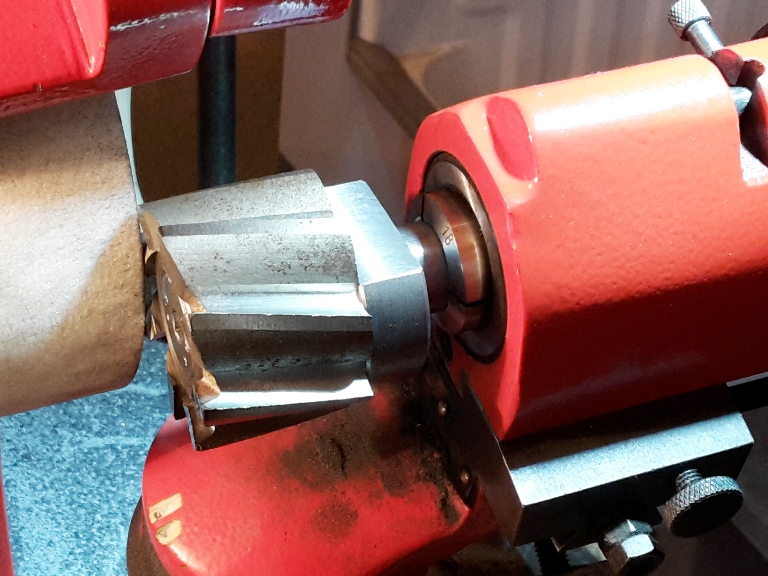

Hier beim Schleifen eines Walzenstirnfräsers mit acht Zähnen.
Bei dieser engen Teilung muss man sehr aufpassen nicht in die
Schneide nachfolgenden Zahns zu schleifen.

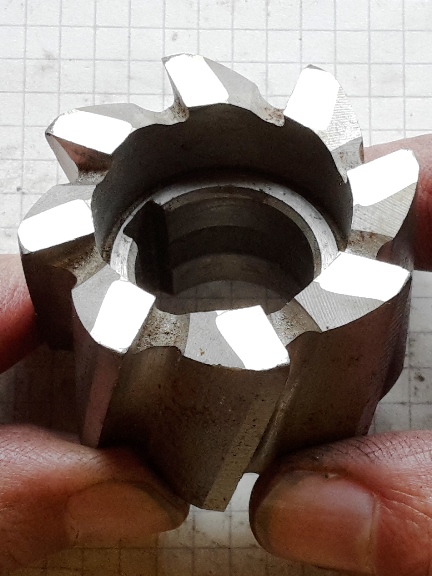

Und hier das Ergebnis.
Wegen der o. g. Probleme konnte ich die Freifläche radial nicht bis
zum Ende schleifen.
Ich müsste vermutlich eine kleinere Schleifscheibe einsetzen oder
das Teilungsbild etwas nach hinten verdrehen.
Walzenstirnfräser auf dem Schleifdorn.

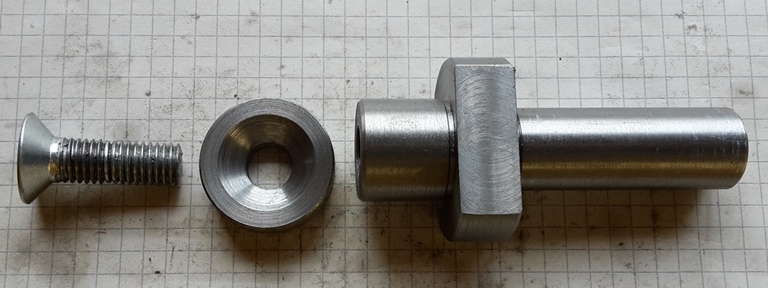

Die Aufnahme besteht aus
Spannschraube (Senkkopf mit Innensechskant M10 gekürzt auf 32,
Gewinde verlängert)
Beilage
Schleifdorn
links d22 als Aufnahme für den Walzenstirnfräser
Bund mit SW25 (zufällig hatte ich einen Schlüssel mit dieser SW)
zum Gegenhalten
d18 für die Spannzange (der Schaft hätte kürzer sein können, da
die Spannzange nur bis zu einer Tiefe von 42 ausgedreht ist)
Warnung:
Ich bemühe mich zwar, sorgfältig zu arbeiten, aber ich
muss Sie darauf hinweisen, dass Sie meine Hilfsmittel auf
Ihr eigenes Risiko nachbauen!
