Stichelschleifmaschine (SSM)
20: Klemmschraube des oberen Gelenks ersetzt
Normalerweise werden am unteren Gelenk positive Spanwinkel
eingestellt, das Gelenk wird dabei nach unten geschwenkt.
Dafür ist die Konstruktion ausgelegt und funktioniert.
Wenn man ausnahmsweise negative Winkel einstellen muss weil man beim
stirnseitigen Schleifen eines Fräsers oder Senkers hinten, überkopf
schleifen muss dann muss man das untere Gelenk nach oben schwenken.
Und dann kommt es recht bald zu einer Engstelle bzw. Anlage der
Klemmschraube des oberen Gelenks an der Schwenkachse.

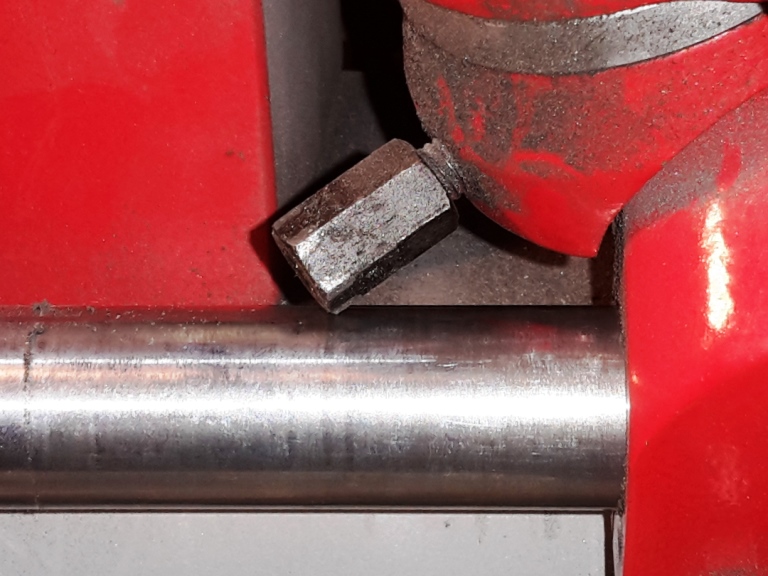

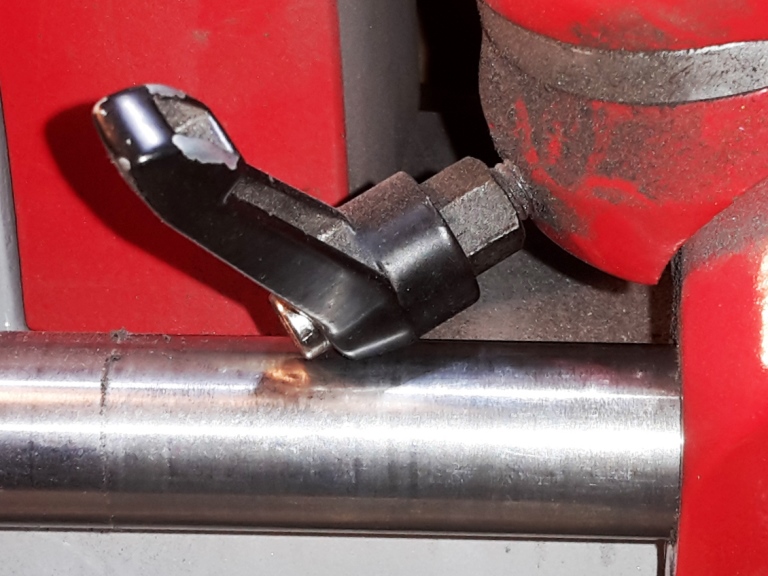

Der Klemmhebel begrenzt den Winkel nach oben bei ca. -10°.
Wenn man den Griff abnimmt gewinnt man noch ein paar Grad dazu.

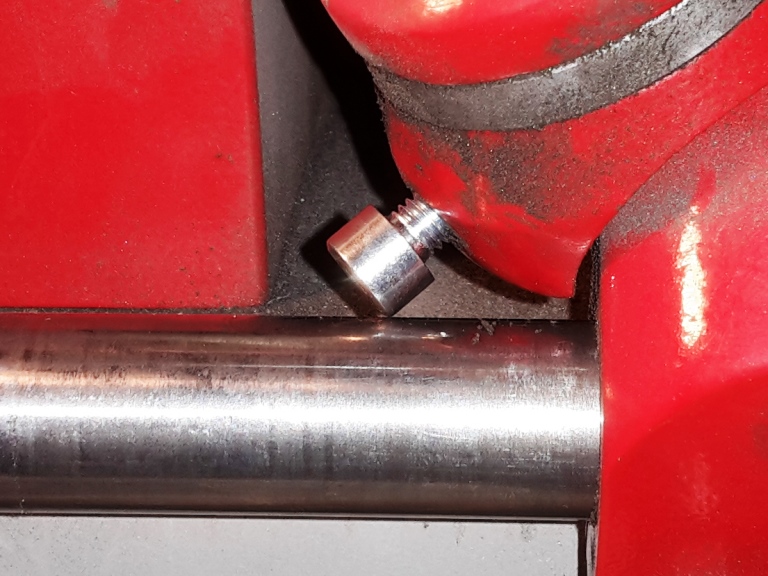

Hier habe ich den Klemmhebel durch eine Zylkoschraube M8x35 ersetzt.
Da wird zwar ein Schlüssel benötigt zum Verstellen aber man kommt
auf ca. -20°.
Die Notwenigkeit eines Schlüssels gefiel mir nicht und nachdem ich
eine Idee hatte wie ich eine Knebelschraube anfertigen könnte ohne
dass der Knebel stört fertigte ich eine Schraube an.

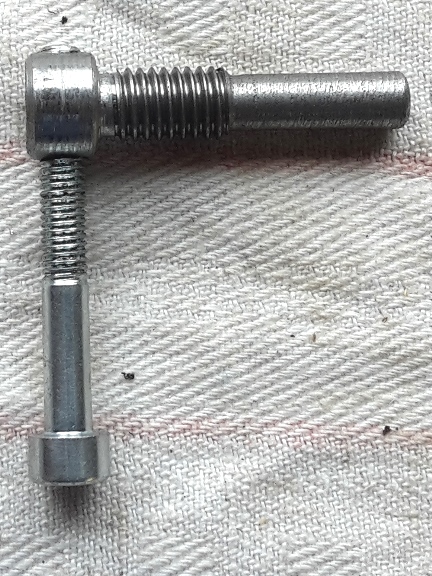

li: Das Gewinde ist so kurz damit ich nicht so lange schrauben muss

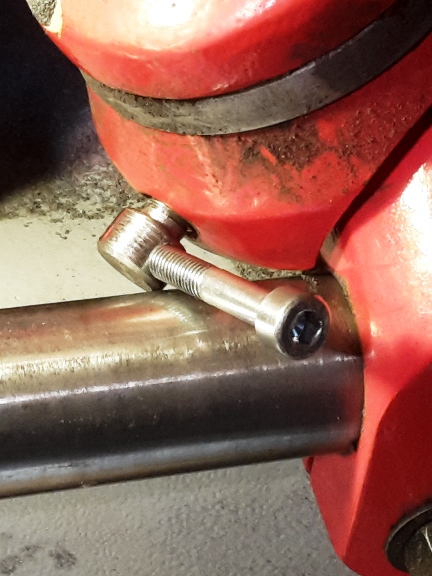

re: Natürlich gibts immer noch eine Engstelle aber der Winkel liegt
nun bei ca. -30° und da kommen schon ganz andere Teile in Kontakt
mit der Schleifscheibe etc. so dass diese Einstellung in der Praxis
nicht vorkommen wird.
Warnung:
Ich bemühe mich zwar, sorgfältig zu arbeiten, aber ich
muss Sie darauf hinweisen, dass Sie meine Hilfsmittel auf
Ihr eigenes Risiko nachbauen!
