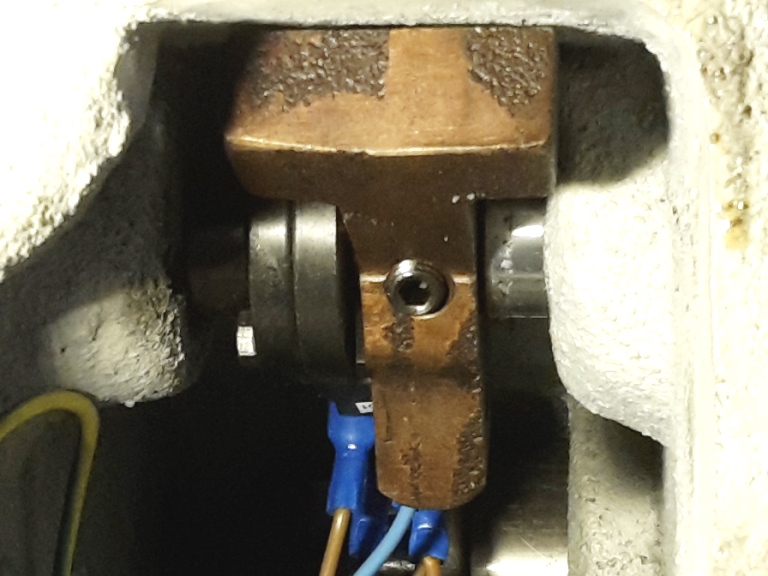

Die Stichelschleifmaschine besitzt im Inneren einen Anschlag zur
Begrenzung des Schwenkwinkels.
Den fand ich immer unpraktisch (die dazugehörige Feder hatte ich
schon am ersten Tag entfernt) weil ich nicht sehen kann in welcher
Richtung er wirkt und wie weit der Weg der Einstellschraube noch
nutzbar ist.
Ausserdem wirkt der Anschlag nur in eine Richtung, bei der
Schwenkbewegung von aussen nach innen, in Richtung Schleifspindel.
Es kam aber immer mal wieder vor dass ich eine Schwenkbewegung von
innen nach aussen, weg von der Schleifspindel benötigt hätte.
Deshalb fertigte ich einen Anschlag an der diese Nachteile
vermeidet:

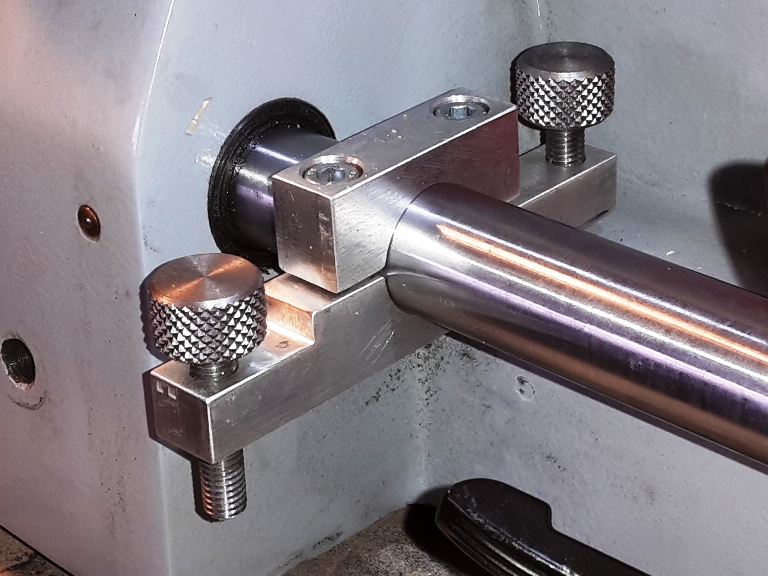

Er befindet sich ausserhalb des Gehäuses, ist also sichtbar und er
begrenzt die Schwenkbewegung in zwei Richtungen.

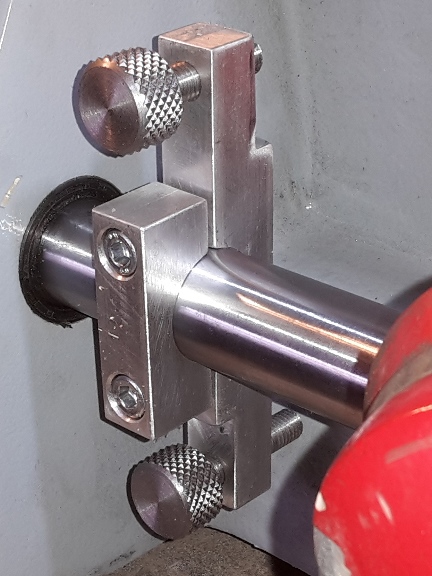

Der Anschlag besteht aus einer Brücke die auf die Schwenkachse
gespannt wird und zwei Schrauben trägt mit denen der Anschlag gegen
das Gehäuse fein eingestellt werden kann.
Dies ist der "normale" Anschlag, er begrenzt den Schwenkwinkel nach
innen, bei der Schwenkbewegung von aussen nach innen, in Richtung
Schleifspindel.
Das ist der "zusätzliche" Anschlag, er begrenzt den Schwenkwinkel
nach aussen, bei der Schwenkbewegung von innen nach aussen, weg von
der Schleifspindel.
Dass er als Ergänzung zum "normalen" Anschlag die Schwenkbewegung
des Aufbaus nach aussen / unten begrenzt ist ein positiver
Nebeneffekt.
Hinweis
Der interne Anschlag muss natürlich deaktiviert werden.
Es reicht leider nicht die Anschlagschraube zu entfernen da der
Anschlag immer noch am Gehäuse anschlägt.
Deshalb habe ich den Gewindestift M8x10 entfernt, die Schwenkachse
kann jetzt frei schwenken.
Fertigung
Zur Fertigung ist nichts besonderes zu erwähnen ausser dass ich die
Bohrung mangels Reibahle erst ausspindel wollte. Als ich dann sah

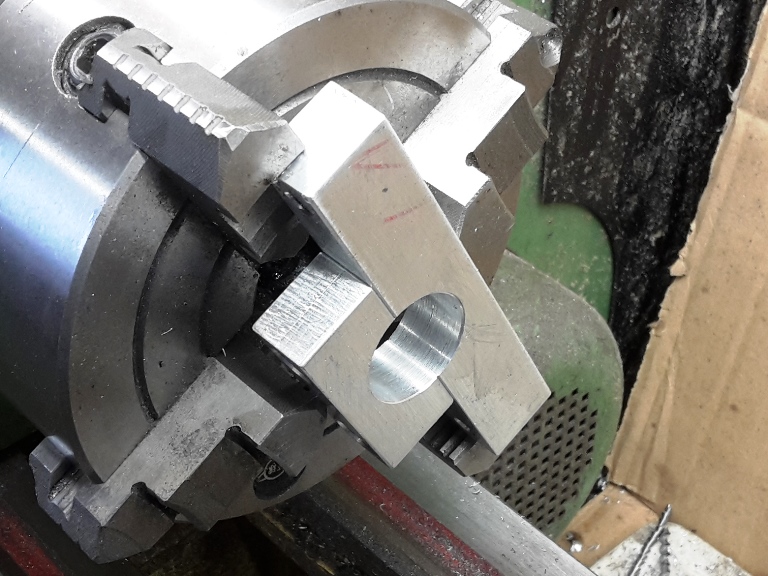

dass sich der Anschlag im Vierbackenfutter spannen liess habe ich
die Bohrung auf der Drehmaschine ausgebohrt (Kernbohrer) und
ausgedreht.
Um den notwendigen Klemmspalt zu erhalten habe ich anschliessend die
Trennflächen nachgefräst.
Warnung:
Ich bemühe mich zwar, sorgfältig zu arbeiten, aber ich
muss Sie darauf hinweisen, dass Sie meine Hilfsmittel auf
Ihr eigenes Risiko nachbauen!
